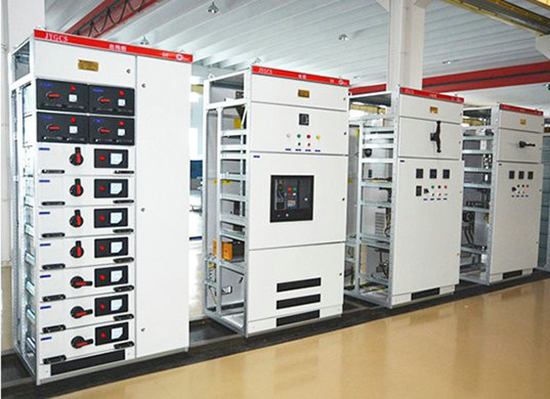

GCS低壓抽出式開關柜

  • 產品分類: 低壓開關柜
  • 公司名稱: 山東開川電力設備有限公司
  • 價格: 來電咨詢
  • 添加時間: 22/06/10
  • 二 維 碼:

    手機瀏覽

    更方便

產品詳情

GCS低壓抽出式開關柜

一、 概述

GCS低壓抽出式開關柜是兩部聯合設計組根據行業主管部門,廣大電力用戶及設計單位的要求研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。目前,該裝置已被電力用戶廣泛選用。

該裝置適用于電廠、石油、化工、冶金、建材、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)Hz、額定工作電壓380V(400、660)V、額定電流為4000A及以下發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

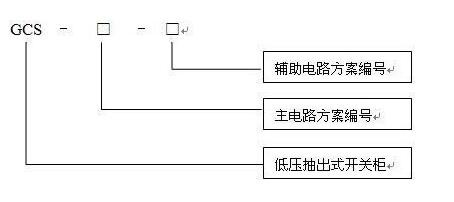

二、  型號及含義


三、 使用條件

1、  周圍空氣溫度不高于+40℃不低于-5℃,24h內的平均溫度不得高于+35℃;2、  戶內安裝使用,使用地點海拔高度不得超過2000m;3、  周圍空氣相對濕度在高溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響;4、  設備安裝時與垂直的傾斜度不超過5%;5、  設備安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所;6、  用戶有特殊要求時可與制造廠協商解決。

四、技術參數

項目

單位

參數

主電路額定電壓

V

交流380(400、660)

輔助電路額定電壓

V

交流220、380(400)直流110、220

額定頻率

Hz

50(60)

額定絕緣電壓

V

660(1000)

額定電流

水平母線

A

≤4000

垂直母線(MCC)

1000

母線額定短時耐受電流

kA/1s

50、80

母線額定峰值耐受電流

kA/0.1s

105、176

工頻試驗電壓

主電路

V/1min

2500

輔助電路

1760

母線

三相四線制



A.B.C.PEN

三相五線制

A.B.C.PE.N

防護等級



IP40



五、  結構特點

1、  主構架采用8MF型開口型鋼,主構架裝配形式設計為兩種,全組裝式結構和部分(側柜和橫梁)焊接式結構,型鋼的兩側面分別有模數為20mm和100mm的?9.2mm的安裝孔,內部安裝靈活方便;2、  裝置的各功能室相互隔離,其隔室分為功能單元室,母線室和電纜室,各室的作用相對獨立;3、  水平主母線采用柜后平置式排型方式,以增強母線抗電動力的能力,是使裝置的主電路具備高短路強度能力的基本措施;4、  電纜隔室的設計電纜上下進出均十分方便。

六、柜體尺寸

高

2200

寬

400

600

800

1000

深

800

1000

800

1000

600

800

1000

600

800

1000
